Исследование и применение метода измерения плоскостности изогнутых алюминиевых однопанельных навесных стен в прибрежной зоне с высоким ветровым давлением.
2026-03-05
I. Предыстория отчета: Почему стоит сосредоточиться на изогнутых алюминиевых панельных навесных стенах?
Под влиянием таких архитекторов, как Заха Хадид, здания неправильной формы стали стандартным элементом современных городских достопримечательностей. Изогнутые алюминиевые панели, благодаря своей легкости, высокой прочности и пластичности, стали предпочтительным материалом для реализации этих сложных форм. Однако в реальных проектах мы часто сталкиваемся с серьезной проблемой — контролем плоскостности. Особенно в прибрежных районах с высоким ветровым давлением воздействие сильных ветров и проливных дождей делает и без того сложные в изготовлении изогнутые алюминиевые панели более склонными к деформации и образованию складок, что серьезно влияет на эстетику и безопасность здания.
Основные проблемы:
1. Высокое ветровое давление: Прибрежные здания испытывают ветровое давление в несколько раз выше, чем в районах, расположенных вдали от побережья (базовое ветровое давление в этом проекте достигло 0,80 кН/м²).
2. Необычные формы: Сочетание гиперболических и одногранных панелей, что делает обработку сложной и дорогостоящей.
3. Жесткий график: Быстрое строительство часто оставляет недостаточно времени для предварительной установки элементов.
II. Обзор проекта: Сложная задача в районе Большого залива Гуандун-Гонконг-Макао

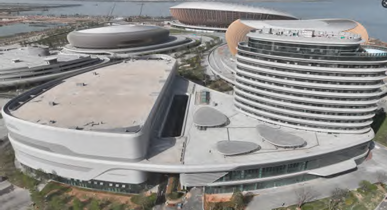

В данном отчете в качестве примера рассматривается проект культурно-спортивного комплекса Наньша.
1. Местоположение: Район Наньша, Гуанчжоу, ядро района Большого залива Гуандун-Гонконг-Макао, непосредственно напротив моста Шэньчжэнь-Чжуншань.
2. Масштаб: Примерно 40 000 квадратных метров навесной стены из металлических панелей неправильной формы.
3. Задачи: Здание высотой 60 метров должно выдерживать сильные ветры, случающиеся раз в столетие, при этом необходимо соблюдать строгие требования заказчика по контролю затрат.
III. Представлена ключевая технология: как справиться с «изогнутыми поверхностями и сильным ветром»?

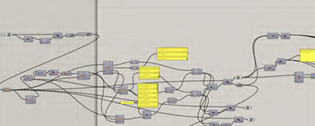

Для решения сложной задачи «изогнутых поверхностей и сильного ветра» проектная группа отказалась от традиционного подхода «по мере необходимости» и вместо этого подошла к проблеме с этапа проектирования, создав полностью трехмерное цифровое решение. Сначала был проведен рациональный анализ поверхности здания. Учитывая высокие затраты и сложности обработки, связанные с большим количеством гиперболоидных панелей в первоначальном проекте, команда использовала параметрические платформы Rhino и Grasshopper для систематической оптимизации изогнутых поверхностей. Сохраняя обтекаемую эстетику, сложные гиперболоиды были «упрощены» до более простых в обработке одиночных изогнутых панелей или даже плоских панелей. В конечном итоге было сохранено только 435 из первоначальных 6786 гиперболоидных панелей, что значительно сократило сложность и время обработки. Во-вторых, что касается контроля жесткости панелей, для решения проблемы вибрации и деформации панелей, вызванных сильным ветром на побережье, команда использовала программное обеспечение для конечно-элементного анализа ANSYS для сравнения схем расположения ребер жесткости, подтвердив превосходство «двусторонних ребер жесткости». Создание сетчатой опорной конструкции за алюминиевыми панелями значительно повысило жесткость панелей, обеспечив гладкую, зеркальную поверхность даже при сильном ветре.
На уровне килевой конструкции, столкнувшись с пассивной ситуацией быстрого развития гражданского строительства и нехваткой закладных элементов, команда использовала программное обеспечение 3D3S для анализа напряжений в стальных конструкциях, уменьшив первоначальное расстояние между килями с 3,2 метра до 1,6 метра. Хотя это увеличило количество используемого киля, это значительно снизило реактивную силу в отдельных точках соединения, сделав схему закладных элементов, установленных после завершения работ, безопасной и надежной, что принципиально решило структурный риск «неспособности выдержать». Наконец, с точки зрения конструктивных деталей, столкнувшись с противоречием между стремлением архитектора к визуально привлекательному эффекту открытого шва и требованиями к защите от коррозии на побережье, команда инновационно применила подход «глубокого клеевого шва». Углубляя цвет и глубину клеевого шва, они визуально имитировали эффект открытого шва, одновременно полагаясь на герметичность клеевого шва для обеспечения надежной водонепроницаемости, найдя идеальный баланс между эстетикой и функциональностью.
IV. Последствия для отрасли и извлеченные уроки
Успешная реализация проекта в Наньша предоставила отрасли ценный и воспроизводимый опыт. Во-первых, применение 3D-программного обеспечения эволюционировало от вспомогательного инструмента к неотъемлемому компоненту на протяжении всего процесса: Rhino и Grasshopper — это не просто инструменты для генерации форм, но и «калькуляторы» для экономического анализа и логической организации; конечно-элементный анализ ANSYS больше не ограничивается текстом отчета, а напрямую определяет количество и расположение ребер жесткости; основная ценность BIM-моделирования заключается не только в визуализации, но и в точном выявлении конфликтов между конструкцией и навесной стеной до начала строительства.
Во-вторых, концепция контроля затрат должна быть смещена с этапа закупок на этап проектирования. В этом проекте, благодаря оптимизации гиперболических плит в однокриволинейные, удалось напрямую сократить обработку 2262 сложных панелей, доказав, что наибольшая экономия средств достигается не за счет переговоров на этапе закупок, а за счет систематического избегания «ненужной сложной обработки» на этапе проектирования.
Наконец, уникальный характер прибрежного проекта требует от нас придерживаться принципа «главного результата»: в отношении предотвращения коррозии необходимо пересмотреть любые конструктивные детали, которые могут стать источником влаги; в контроле качества даже самые точные расчеты не могут заменить прототипирование на месте, а цвет, текстура под воздействием напряжений и водонепроницаемость должны быть подтверждены с помощью физических образцов, с проведением тщательных испытаний на водонепроницаемость. Этот опыт показывает, что изогнутые алюминиевые панельные навесные стены давно вышли за рамки простого «декорирования поверхности» и стали систематическим инженерным проектом, интегрирующим математику, механику и эстетику.
